3NINE - BLUE LINE

De BLUE LINE serie is de klassieke serie van 3NINE en is geschikt voor bewerkingsruimtes van 5 m³ tot 30 m³. Van de BLUE LINE serie zijn inmiddels meer dan 7000 apparaten in gebruik in 4 continenten.

De voordelen op een rij:

Altijd voldoende onderdruk bewerkingsruimte
Geen onderhoud/vervangen van filters
Terugwinning snij-vloeistoffen
Aanzienlijk schonere lucht > schonere omgeving,
vloeren, machines, maar bovenal de longen.

Het resultaat is een uiterst zuivere lucht, metingen laten een verbeterfactor van 700 zien ten opzichte van konventionele systemen.

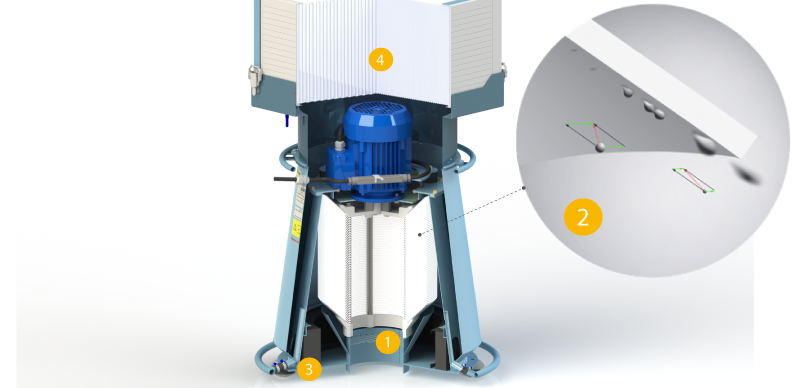

1. De basis van dit gepatenteerde systeem bestaat uit een turbine met lamellen, lamellen-pakket, welke zorgt voor de afzuiging van de olienevel uit de machine.
De vervuilde lucht wordt van buiten naar binnenzijde lamellenpakket gezogen, waarbij dankzij de centrifugaalkracht de zwaardere partikels (metaaldeeltjes e.d.) direct
tegen de omkleding worden geslingerd..

2. De kleinere partikels worden tegen de konisch geplaatste lamellen gedrukt, alwaar een samenklontering plaatsvindt totdat gewicht, omvang en sneldheid groot genoeg worden voor de separatie,
waarbij de partikels tegen de binnenwand van de omkleding geslingerd worden.

3. De gesepareerde koelsmeer-emulsie/snij-olie wordt naar de machine geretourneerd

4. Een deel van de partikels kleiner dan 1 mµ worden niet gesepareerd, deze worden afgevangen door een Hepa klasse H13 na-filter.
Omdat dit uiterst weinig is, gaat dit na-filter zeer lang mee. (2 – 3 jaar

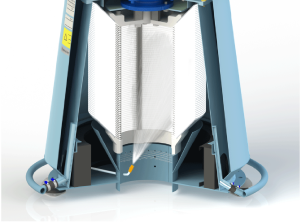

CIP - CLEANING IN PLACE

Indien gebruik gemaakt word van een watermengbaar koelsmeermiddel is het verstandig de CIP te gebruiken. Dit eveneens gepatenteerde systeem spuit volautomatisch periodiek een hoeveelheid koelsmeermiddel in de separator, zodat eventuele verkleefde restanten worden verwijderd.
Dit koelsmeermiddel haalt de 3NINE met een eigen pomp uit de tank van de machine; de 3NINE zorg er met de separator voor dat dit wordt geretourneerd.

Bovendien het bewijs van de werking van de separator, immers geen ander merk
of systeem blaast koelmiddel in het apparaat.

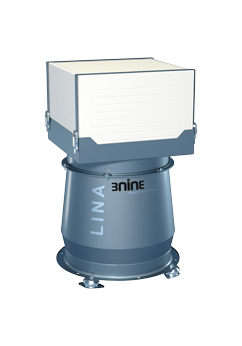

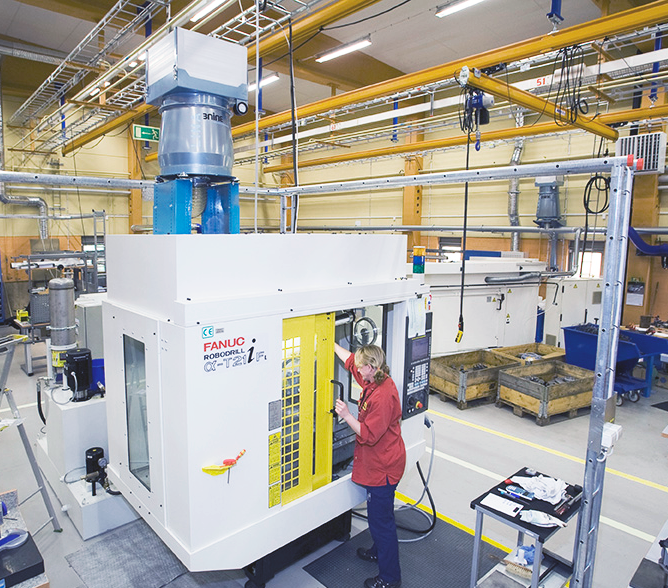

LINA 500 - capaciteit tot 500 m³/uur

LINA 500

Download hier de brochure van de LINA 500

Model LINA is geschikt voor machines met een bewerkingsruimte tot 5 m³ en heeft een capaciteit tot 500 m³/uur
LINA 500 is het kleinste model van de olie nevelafscheiders uit de BLUE LINE serie en is speciaal ontworpen voor kleine, afgesloten machines.

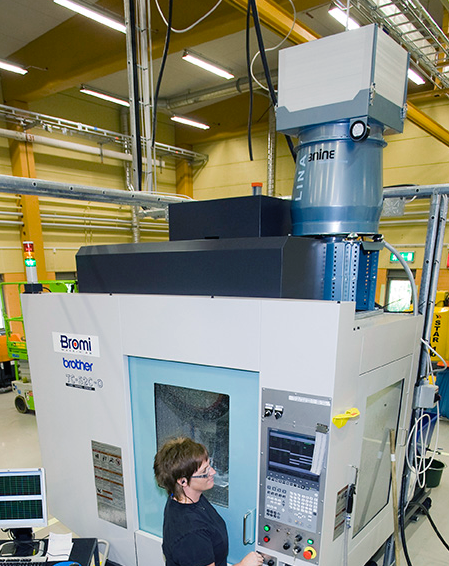

De LINA wordt direct op betreffende machine gemonteerd hetwelk vloerruimte en onnodige bedrading bespaart.

De LINA heeft net als alle andere producten van 3nine slechts een minimum aan onderhoud nodig.

Gewicht: 54 kg
Hoogte: 840 mm
Diameter: Ø 480 mm
Inlaat pijpafmeting: Ø 125,5 mm
Geluidsniveau: < 65 dB (A)

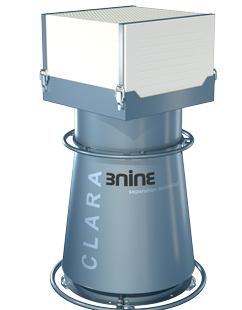

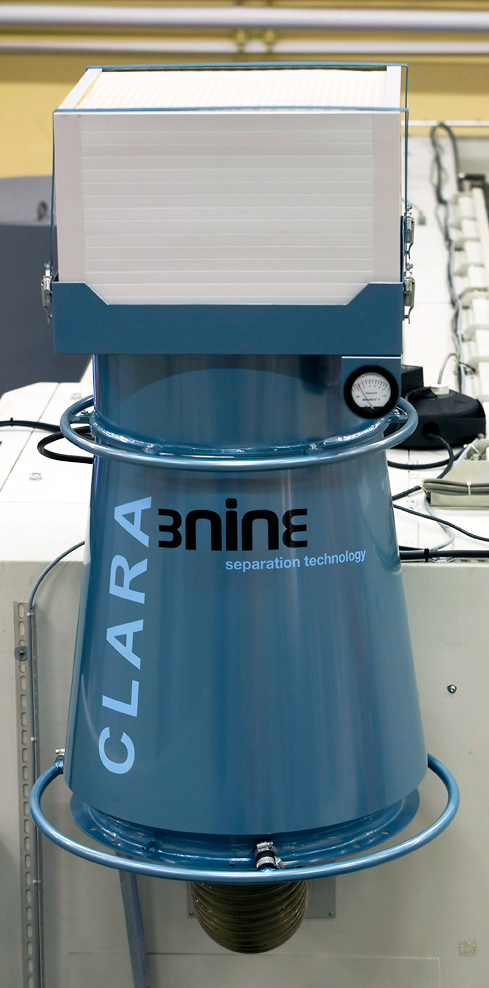

CLARA 1000 - capaciteit tot 1000 m³/uur

CLARA 1000

Download hier de brochure van de CLARA 1000

Model CLARA is geschikt voor machines met een bewerkingsruimte tot 10 m³ en heeft een capaciteit tot 1000 m³/uur

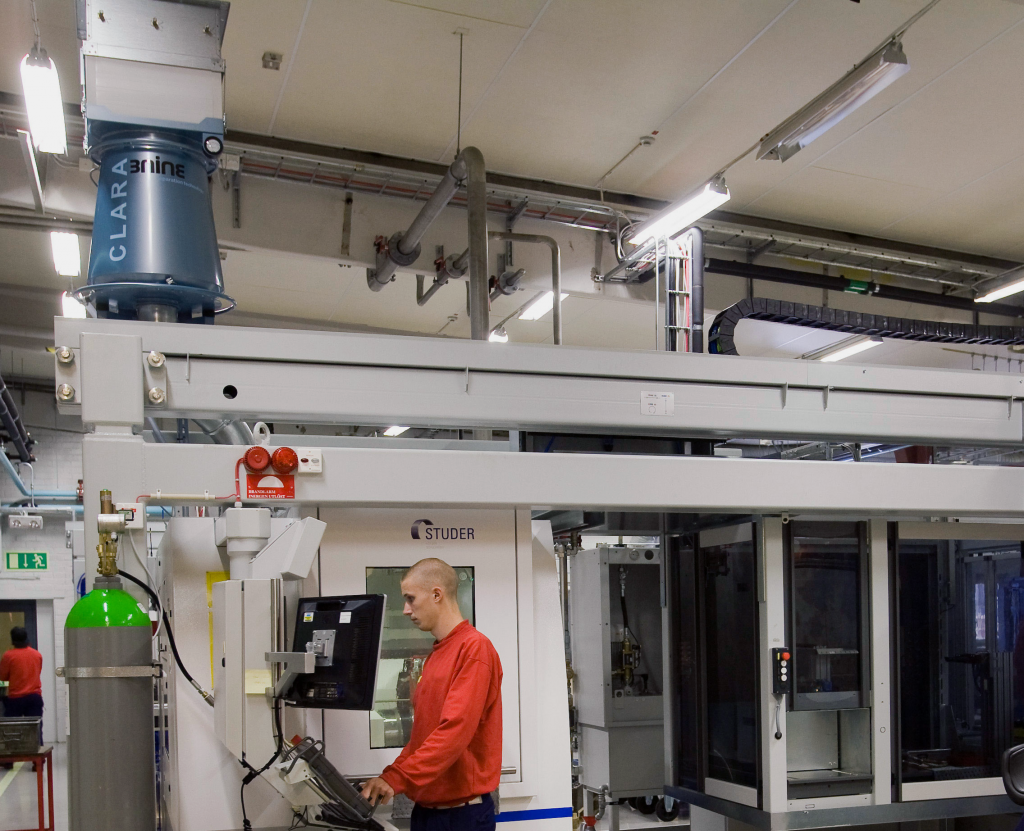

De CLARA is het meest verkochte model van de olienevelseparatoren uit de BLUE LINE-serie. De CLARA is licht en compact en kan op bijna elk merk of type machine geplaatst worden. De technologie van de CLARA is inmiddels ruimschoots bewezen.

Gewicht: 89 kg
Hoogte: 1145 mm
Diameter: Ø 640 mm
Inlaat pijpafmeting: Ø 161 mm
Geluidsniveau: < 65 dB (A)

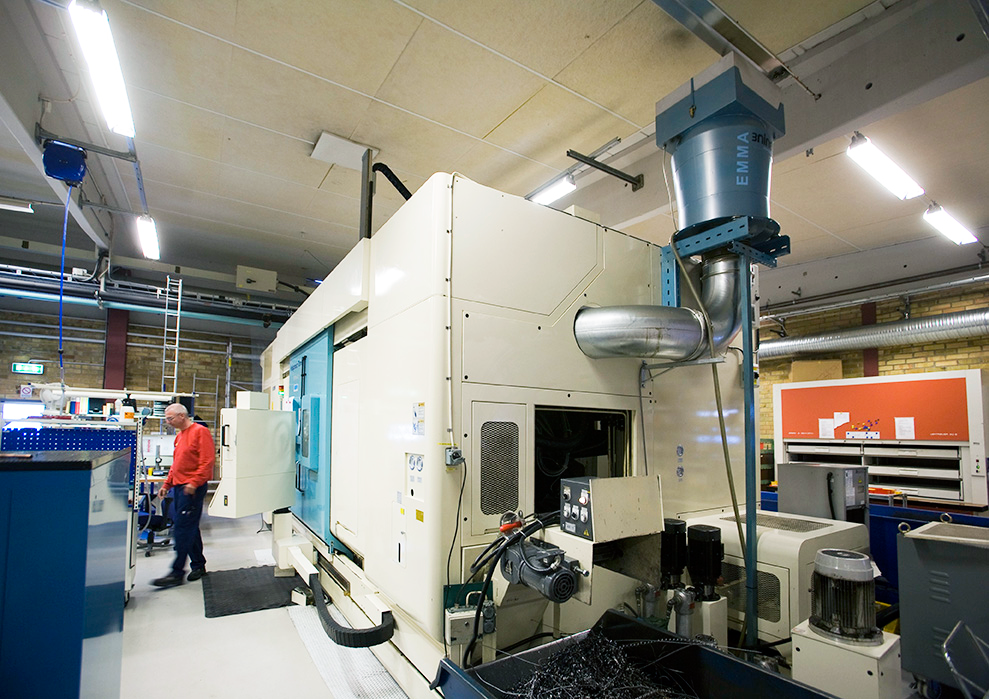

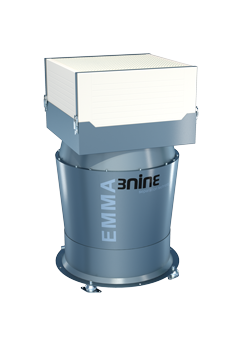

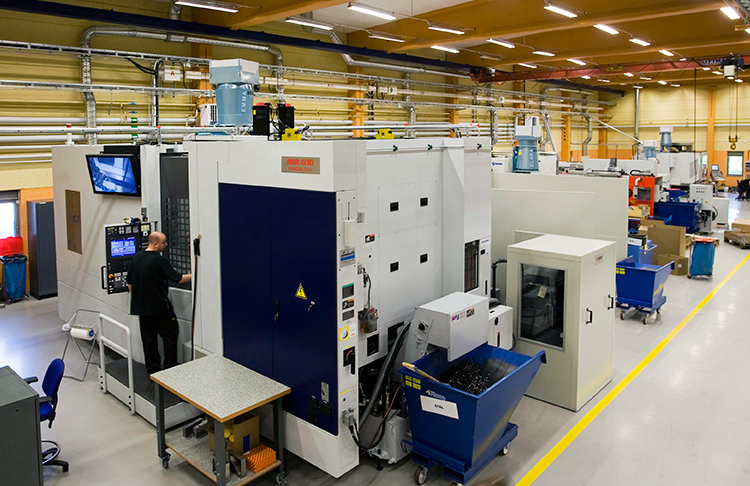

EMMA 2500 - capaciteit tot 2500 m³/uur

EMMA 2500

Download hier de brochure van de EMMA 2500

Model EMMA is geschikt voor machines met een bewerkingsruimte tot 20 m³ en heeft een capaciteit tot 2500 m³/uur.
De EMMA is de grotere zus van de CLARA en speciaal ontworpen voor grotere machines en kan dankzij de hoge doorstroomsnelheid ook toegepast worden bij "open" machines.

Gewicht: 131 kg
Hoogte: 1145 mm
Diameter: Ø 670 mm
Inlaat pijpafmeting: Ø 316 mm
Geluidsniveau: < 70 dB (A)

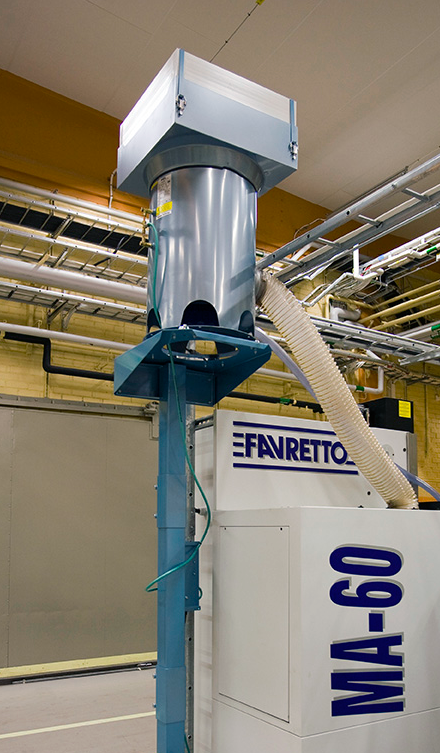

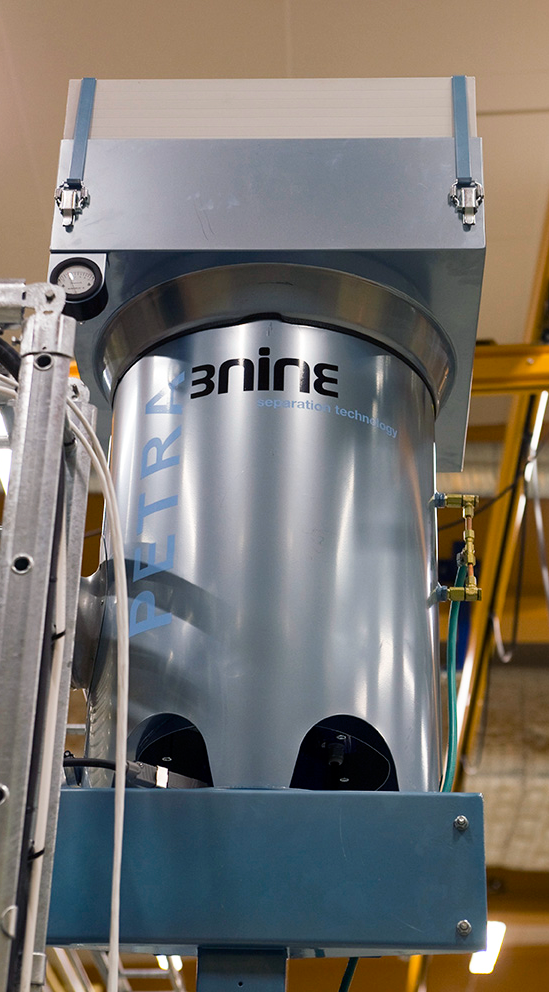

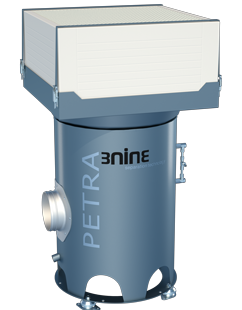

PETRA 1000 - capaciteit tot 1000 m³/uur

PETRA 1000

Download hier de brochure van de PETRA 1000

Model PETRA is geschikt voor machines met een bewerkingsruimte tot 10 m³ en heeft een capaciteit tot 1000 m³/uur.
Model PETRA is perfect geschikt voor de zwaardere verspaningen zoals bijvoorbeeld het slijpen van gietijzer.

Gewicht: 96 kg
Hoogte: 1145 mm
Diameter: Ø 500 mm
Inlaat pijpafmeting: Ø 160 mm
Geluidsniveau: < 70 dB (A)
